مقدمه:
سقف یکی از مهم‌ترین عناصر سازه‌ای هر ساختمان است که علاوه بر تحمل بارهای عمودی و افقی، نقش حفاظت ساختمان در برابر عوامل جوی مانند باران، برف، باد، حرارت و صدا را بر عهده دارد. با پیشرفت تکنولوژی در صنعت ساختمان، مواد و روش‌های نوینی برای اجرای سقف‌ها ابداع و توسعه یافته است که به نوعی به بهبود کیفیت، سرعت اجرا، دوام و اقتصادی بودن پروژه‌ها کمک می‌کند. یکی از این روش‌ها، اجرای سقف استندینگ شیت است. در این متن جامع و مفصل، قصد دارم به بررسی دقیق، کامل و مرحله به مرحله اجرای سقف استندینگ شیت بپردازم. متن حاضر شامل توضیحاتی در مورد اصول کلی، زیرساخت‌ها، مصالح، روش اجرا، ابزار مورد نیاز، نکات فنی و ایمنی و همچنین مقایسه تفاوت‌های آن با استندینگ سیم خواهد بود.
فصل اول: معرفی سقف استندینگ شیت
1.1 تعریف و کلیات
سقف استندینگ شیت (Standing Sheet) روشی مدرن و موثر در اجرای سقف‌های فلزی است که از ورق‌های فلزی و یا کامپوزیتی به منظور پوشش نهایی سقف‌ها استفاده می‌کند. این ورقها مشابه با ورق‌های استندینگ سیم هستند و در حقیقت نوع خاصی از پوشش‌های سقفی محسوب می‌شوند که به بهبود مقاومت سازه‌ای، عایق بندی و زیبایی کمک می‌کنند.
استندینگ شیت برخلاف استندینگ سیم در نحوه نصب ورقها تفاوت دارد. در سیستم استندینگ سیم، ورقها از یک سمت توسط گیره و پیچ به سازه وصل شده، و سمت دیگر با ورق مجاور خود قفل می‌شوند. ولی در استندینگ شیت، سمت چپ ورق با پیچ متصل می‌شود و سمت راست با استفاده از گیره‌های مخصوص خم شده و پرس می‌شود که باعث ایجاد اتصالی محکم و بدون درز می‌گردد.
1.2 کاربردها
اجرای سقف استندینگ شیت در پروژه‌های مختلف ساختمانی، صنعتی، کشاورزی، تجاری و حتی برخی پروژه‌های مسکونی مورد استفاده قرار می‌گیرد و به دلیل مزایای فراوانی که دارد، محبوبیت خاصی در صنعت ساختمان دارد.
فصل دوم: اجزای تشکیل‌دهنده و زیرسازی سقف استندینگ شیت
2.1 اسکلت فلزی
سازه اصلی سقف استندینگ شیت اسکلت فلزی است که معمولاً از پروفیل‌های فولادی سبک یا سنگین ساخته می‌شود. این اسکلت فلزی حکم ستون‌ها و تیرهای سقف را دارد که وظیفه تحمل بارهای عمودی و انتقال آن به فونداسیون را به عهده دارد. انتخاب نوع فولاد و طراحی اندازه پروفیل‌ها بر اساس بارگذاری‌های سقف و شاخص‌های طراحی انجام می‌گیرد.
2.2 اسکلت چوبی
در مرحله بعدی روی اسکلت فلزی، اسکلت چوبی یا زیرسازی چوبی نصب می‌شود. این اسکلت همانند یک شبکه یا قفسه بندی عمل می‌کند که باعث استحکام بیشتر و تراز مناسب برای نصب تخته OSB و سایر مصالح می‌شود. استفاده از چوب از آن جهت است که قابلیت انعطاف‌پذیری و تنظیم ارتفاع را فراهم می‌آورد و به عنوان بستری برای پوشش سقف عمل می‌کند.
2.3 تخته OSB (Oriented Strand Board)
تخته OSB یک نوع تخته فشرده چوبی است که از رشته‌های چوبی جهت‌داری تشکیل شده و بسیار مقاوم و پایدار است. این تخته‌ها روی اسکلت چوبی در جهت‌های مشخص نصب می‌شوند تا استحکام سقف را افزایش دهند و بستری سخت و مناسب برای عایق‌گذاری و ورق‌کاری باشند.
2.4 عایق بخاربند
برای جلوگیری از نفوذ رطوبت و بخار آب به داخل سازه سقف، از عایق بخاربند استفاده می‌شود. این عایق معمولاً از جنس پلی اتیلن یا مواد مشابه است که در زیر ورقها نصب می‌شود. نصب صحیح عایق بخاربند باعث افزایش دوام سقف، کاهش نفوذ رطوبت و بهبود کیفیت عایق‌بندی حرارتی ساختمان می‌گردد.

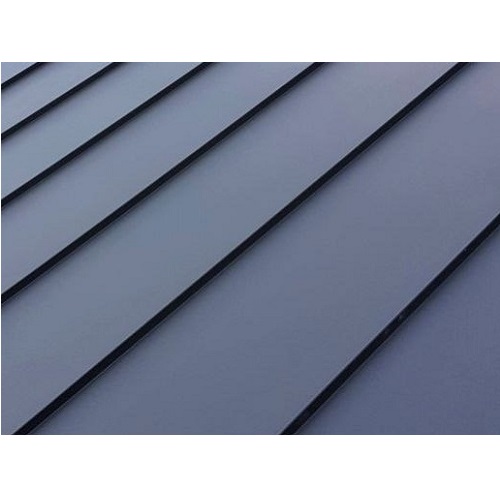

2.5 ورق استندینگ شیت
در نهایت ورق‌های استندینگ شیت به عنوان پوشش رویی سقف نصب می‌شوند. این ورقها از جنس فولاد گالوانیزه یا آلومینیوم، با پوشش رنگ کوره‌ای یا پوشش‌های ضد زنگ تولید می‌شوند. ورقها به صورت نوارهای طولی بلند با عرض مشخص بوده و با استفاده از پیچ و گیره‌های مخصوص به زیرسازی متصل می‌شوند.
فصل سوم: تفاوت استندینگ شیت با استندینگ سیم در نوع اتصال ورقها
همانطور که قبلاً اشاره شد، در اجرای سقف استندینگ سیم، ورقها از سمت چپ با گیره و پیچ متصل می‌شوند و سمت راست ورق بعدی قفل می‌شود. این روش نصب موجب می‌شود که ورقها از یک سمت پیچ و از سمت دیگر قفل شده و بدون پیچ شدن باقی بمانند تا حرکت و انبساط حرارتی بهتر تحمل شود.
اما در استندینگ شیت، سمت چپ ورق با پیچ ثابت می‌شود و سمت راست ورق روی ورق بعدی قرار می‌گیرد و با استفاده از گیره‌های خم‌کننده (یا پرس‌کننده) فشرده می‌شود تا دو ورق به صورت محکم و بدون درز به هم متصل گردند. این روش باعث می‌شود که اتصال‌ها بسیار محکم‌تر باشد و احتمال نفوذ آب یا هوا به حداقل برسد. البته این اتصال نسبت به استندینگ سیم، انعطاف کمتری به انبساط حرارتی می‌دهد که باید در طراحی لحاظ شود.
فصل چهارم: مراحل دقیق اجرای سقف استندینگ شیت
در این فصل به صورت کاملاً جامع، مرحله به مرحله نحوه اجرای سقف استندینگ شیت را شرح می‌دهیم.
4.1 برنامه‌ریزی و بررسی نقشه‌ها
– در ابتدا نقشه‌های اجرایی سقف را به دقت بررسی نمایید تا ابعاد، نوع مصالح، شیب، و سایر مشخصات سقف را کاملاً درک کنید.
– شرایط آب و هوایی منطقه، ارتفاع ساختمان، نوع پوشش و بارهای وارده بر سقف را در نظر بگیرید.
– ابزار و مصالح مورد نیاز را شناسایی و تامین کنید.
4.2 آماده‌سازی زیرسازی اسکلت فلزی
– اجرای اسکلت فلزی طبق نقشه‌ها با استفاده از پروفیل‌های فولادی انجام می‌شود.
– پروفیل‌ها متناسب با بار طراحی، معمولا با جوشکاری و یا پیچ‌های مخصوص به هم متصل می‌شوند.
– پس از اجرای اسکلت، باید کنترل تراز و هم‌سطح بودن انجام شود.
– اتصالات فلزی باید با رنگ ضد زنگ و یا پوشش گالوانیزه محافظت گردد.
4.3 نصب اسکلت چوبی
– روی اسکلت فلزی شبکه‌ای از پروفیل‌های چوبی نصب می‌شود.
– چوب‌ها معمولا با ضخامت مشخص و برش دقیق به صورت شبکه‌ای و متقاطع روی اسکلت فلزی قرار می‌گیرند.
– تنظیم فاصله چوب‌ها بر اساس ابعاد تخته OSB انجام می‌شود.
– اسکلت چوبی باید کاملاً ثابت و محکم شده باشد تا از لرزش و جابجایی جلوگیری کند.
4.4 نصب تخته OSB
– تخته‌های OSB با استفاده از پیچ‌های مخصوص روی اسکلت چوبی نصب می‌شوند.
– نصب تخته‌ها باید طوری انجام شود که لبه‌ها کامل روی اسکلت چوبی قرار بگیرند و فاصله‌ای بین آن‌ها نباشد.
– با توجه به جهت نصب تخته، باید دقت شود رشته‌های چوبی تخته به منظور افزایش استحکام مطابق استاندارد قرار گیرند.
– در صورت لزوم می‌توان درزهای بین تخته‌ها را با چسب یا ملات مخصوص پر نمود.
4.5 نصب عایق بخاربند
– پس از نصب OSB، لایه عایق بخاربند را روی آن پهن کنید.
– عایق باید بدون چروک، کشیدگی یا سوراخ نصب شود.
– برای اینکه عایق به خوبی عمل کند، درزهای آن باید با نوار چسب مخصوص بخاربند پرس شود تا کاملاً درزگیری شود.
– این مرحله از اهمیت بالایی برخوردار است زیرا از ورود رطوبت جلوگیری کرده و عمر سقف را افزایش می‌دهد.
4.6 نصب ورق‌های استندینگ شیت
– ورق‌های استندینگ شیت را از سمت چپ روی سطح سقف قرار دهید.
– ابتدا سمت چپ ورق را با پیچ‌های سازگار و مقاوم به اسکلت زیرین (معمولاً اسکلت چوبی یا فلزی) متصل کنید.
– سمت راست ورق بعدی را روی ورق قبلی قرار داده و توسط گیره‌های خم‌کننده مخصوص پرس نمایید تا دو ورق به هم چفت و بدون درز وصل شوند.
– در نصب ورقها باید دقت شود که اتصال پرس شده کاملاً محکم باشد و هیچ شکافی وجود نداشته باشد.
– در طول نصب به شیب سقف توجه کنید تا آب روان شده و تجمع نکند.
– برای اطمینان از کیفیت نصب پیچ‌ها باید به تعداد مشخص و در مکان‌های تعریف شده نصب شوند. معمولاً پیچ‌ها در ضلع پیچ شده ورق به فاصله حدود 30 تا 40 سانتی‌متری و در عرض ورق به فاصله 20 تا 30 سانتی‌متر جایگذاری می‌شوند.
– در طول اجرای ورقها، کنترل نهایی اتصالات و تراز بودن سطح سقف باید انجام گیرد.
4.7 جزئیات نهایی و آب‌بندی
– لبه‌های سقف، قرنیزها و نواحی اتصال با دیوار باید با استفاده از پروفیل‌های مخصوص و نوارهای لاستیکی آب‌بندی شوند.
– در محل‌های اتصالات باید از مواد آب‌بندی مانند پلی اورتان یا سیلیکون ویژه استفاده شود تا از نفوذ آب جلوگیری شود.
– در سقف های دارای شیب کم، نصب ناودانی‌ها و زهکشی‌ها برای هدایت سیالات ضروری است.
– پس از نصب ورقها، باید نشت‌یابی سطح سقف انجام شود و در صورت لزوم پیچ‌ها و اتصالات مجدداً بازدید و محکم گردند.
فصل پنجم: ابزار و مصالح مورد نیاز اجرای سقف استندینگ شیت
5.1 ابزارهای مورد نیاز
– دریل پیچ گوشتی برقی یا شارژی برای نصب پیچ‌ها
– دستگاه خم کن ورق (گیره خم کننده یا پرس کننده)
– متر نواری و شابلون برای اندازه‌گیری دقیق
– اره برش چوب یا اره مخصوص تخته OSB
– نوار چسب بخاربند و ابزار پرس آن
– چکش و انبر برای تنظیم گیره‌ها
– دستگاه جوشکاری (برای اسکلت فلزی)
– ابزار ایمنی شامل کلاه ایمنی، دستکش، عینک محافظ و کمربند ایمنی
5.2 مصالح
– پروفیل‌های فولادی اسکلت فلزی
– چوب استاندارد برای اسکلت چوبی
– تخته OSB با ضخامت مناسب (معمولاً حداقل 12 میلی‌متر)
– عایق بخاربند پلی اتیلن یا مشابه با نوار چسب مخصوص
– ورق‌های فولادی گالوانیزه یا آلومینیومی استندینگ شیت با پوشش مناسب رنگ و ضد زنگ
– پیچ‌های مقاوم به زنگ زدگی (معمولاً استیل یا پوشش دار)
– گیره‌ها و پروفیل‌های خم کننده مخصوص ورقها
– مواد آب‌بندی (سیلیکون، پلی اورتان و نوارهای لاستیکی)
فصل ششم: نکات فنی و ایمنی در اجرای سقف استندینگ شیت
6.1 نکات فنی
– در انتخاب نوع ورق استندینگ باید به ضخامت، جنس، پوشش رنگ و مقاومت آن در برابر خورندگی دقت شود.
– زاویه شیب سقف باید حداقل 5 درصد رعایت شود تا زهکشی صحیح انجام شود.
– برای جلوگیری از ایجاد سروصدا در هنگام وزش باد یا تغییر دما، نصب کلیه ورقها باید کاملاً سفت و بدون لرزش باشد.
– انبساط حرارتی ورقها را باید در طراحی اتصالات و فاصله‌گذاری پیچ‌ها لحاظ کرد تا ورقها دچار پیچش و موج‌دار شدن نشوند.
– رنگ‌آمیزی و پوشش نهایی ورقها باید متناسب با شرایط آب و هوایی منطقه انتخاب شوند.
– کنترل‌های کیفیت هر مرحله باید مستند شود تا از بروز مشکلات احتمالی در آینده جلوگیری شود.
6.2 نکات ایمنی
– هنگام کار در ارتفاع رعایت کامل ایمنی با استفاده از کمربند ایمنی الزامیست.
– لباس کار مناسب، کفش ایمنی و دستکش باید همیشه استفاده گردد.
– در حین کار با ابزارهای برقی و دستگاه‌های خم‌کننده، دقت فراوان لازم است.
– حمل و نصب ورقها به دلیل وزن و سایز بزرگ باید با کمک نیروهای متخصص و تجهیزات بالابر انجام شود.
– محل کار باید از نظر برق، لغزش، سقوط اجسام و سایر خطرات کنترل شود.
فصل هفتم: مزایا و معایب سقف استندینگ شیت
7.1 مزایا
– دوام و مقاومت زیاد در برابر زنگ زدگی و خوردگی به دلیل پوشش گالوانیزه یا رنگ کوره‌ای
– آب‌بندی عالی و جلوگیری از نفوذ رطوبت با اتصال پرس شده ورقها
– وزن سبک نسبت به سایر مصالح سنتی سقف
– سرعت بالای اجرا به دلیل نصب سریع ورقها همراه با پیچ و گیره
– قابلیت اجرای روی سازه‌های متنوع فلزی و چوبی
– دوام طولانی و کاهش هزینه‌های تعمیر و نگهداری در دراز مدت
7.2 معایب
– نیاز به دقت بالای نصب برای پیشگیری از نشت و مشکلات سازه‌ای
– انبساط حرارتی کمتر نسبت به سیستم استندینگ سیم که ممکن است در برخی شرایط ایجاد مشکلات حرارتی کند
– هزینه بالاتر برخی مصالح نسبت به سقف‌های سنتی
– نیاز به تخصص و ابزارهای مخصوص برای نصب ورقها و پرس اتصالات
فصل هشتم: توصیه‌ها و پیشنهادات اجرایی
– پیش از شروع عملیات، نمونه کوچکی از ورق را به صورت آزمایشی نصب کرده و کیفیت عملکرد پرس و اتصال آن را بررسی کنید.
– از پیچ‌های استاندارد و با کیفیت بهره بگیرید تا در طول زمان دچار شکستگی و زنگ زدگی نشوند.
– بررسی و بازدید دوره‌ای سقف به ویژه اتصالات پرس شده و پیچ‌ها را در برنامه نگهداری پروژه قرار دهید.
– در مناطق سردسیر یا پر بارش، دقت ویژه‌ای به عایق بخاربند و زهکشی سقف داشته باشید.
– در صورت امکان از برندهای معتبر ورق و مصالح استفاده کنید تا طول عمر و کیفیت تضمین شود.
نتیجه‌گیری:
اجرای سقف استندینگ شیت روشی نوین و کارآمد است که با رعایت اصول فنی و استانداردهای اجرایی می‌تواند پوششی مقاوم، بادوام و زیبا برای انواع ساختمان‌ها فراهم آورد. شناخت کامل اجزای زیرسازی، تفاوت‌ها با سایر سیستم‌ها، روش نصب دقیق ورقها و استفاده از مصالح مرغوب، کلید موفقیت در اجرای این سیستم است. اجرای دقیق مراحل از اسکلت فلزی تا نصب ورق استندینگ شیت و آب‌بندی نهایی باعث می‌شود سقفی با کیفیت بالا، عملکرد بهینه در برابر شرایط محیطی و عمر طولانی داشته باشیم.
همچنین توجه به نکات ایمنی حین اجرا از اهمیت فراوان برخوردار است تا پروژه بدون حادثه و به صورت حرفه‌ای انجام شود. به طور کلی، سقف استندینگ شیت انتخابی ایده‌آل برای مهندسان عمران، معماران و پیمانکاران ساختمانی است که به دنبال ترکیبی از زیبایی، دوام و کارایی می‌باشند.
