سوله و خرپا
❇️ سوله‌های فلزی با سقف شیب‌دار و قوسی
سوله‌های فلزی، ساختمان‌هایی هستند که با سقف شیب‌دار و قوسی طراحی می‌شوند و از جنس فولاد بهره می‌برند. این سازه‌ها انواع مختلفی دارند و تنوع ساختار آن‌ها به هدف و کاربری خاصی که دارند، مرتبط می‌شود.
سوله‌ها به صورت جدید یا دست دوم به فروش می‌رسند و هر کدام از این دو نوع مزایا و معایبی دارند. برای داشتن یک سوله مناسب و با کیفیت، معیارهای مختلفی در نظر گرفته می‌شود.
❇️ خرپا:
خرپا یک نوع سازه فلزی مثلث شکلی است که اجزای آن بدون انحنا بوده و به صورت لولا به هم متصل می‌شوند. این نوع سازه یکی از پرکاربردترین و متداول‌ترین انواع سازه‌هایی است که در صنعت ساختمان‌سازی به کار می‌رود.
در حال حاضر، استفاده از تکنولوژی خرپا در ساخت سوله‌ها به یکی از روش‌های رایج و معمولی تبدیل شده است که برای بهره‌برداران از لحاظ مختلف بسیار مساعد است.
در سوله‌هایی که از خرپا استفاده می‌شود، این خرپاها ممکن است به طور کامل در ساختار قرار گیرند که ممکن است هزینه را افزایش دهد. به عنوان مثال، اگر از مقاطع توخالی برای اعضا استفاده شود، نسبت دهانه به عمق برای خرپاهای صاف معمولاً در حدود 15 تا 20 برای هر 100 متر دهانه است.
❇️ ملاک‌های انتخاب سوله:
انتخاب سوله مناسب به ویژه برای یک کارفرما، بستگی به مجموعه‌ای از معیارهای متعدد دارد. او می‌تواند تصمیم‌گیری درباره کدام یک از این معیارها را به عنوان اصول اصلی برای تصمیم‌گیری درباره سوله مورد نظر خود قرار دهد.
متخصصین ویلا پوشش، به طور کاملاً حرفه‌ای، مشاوره‌های فنی و کاربردی در زمینه پوشش سقف سوله و مواد مورد استفاده در آن را ارائه می‌دهند.
❇️ ویلا پوشش:
در این مجموعه، ما شما را در طراحی، ساخت، و حمل سوله، سازه‌های فلزی، و خرپا هدایت می‌کنیم و راهکارهای مناسب و مقرون به‌صرفه را برای شما مشتریان عزیز فراهم می‌سازیم.
با استفاده از آخرین نسخه‌های نرم‌افزاری در زمینه طراحی و مدل‌سازی، ویلا پوشش با اطمینان از توان خود در طراحی سازه‌های فلزی و خرپا، موفق به ارائه خدمات عالی در صنعت ساخت سوله‌های فلزی شده است تا رضایت شما مشتریان عزیز را به دست آورد.
سوله چیست؟
سوله ساختمانی با اسکلت فلزی، معمولاً فولادی، است که دهانه‌ای بزرگ را بدون ستون میانی می‌پوشاند. اسکلت آن از چند قاب مشابه تشکیل می‌شود که با فاصله‌ای معین کنار هم قرار می‌گیرند و با بادبند، پرلین و تیرک‌های دیوار به هم متصل می‌شوند. پوشش سقف و دیوارها معمولاً ورق رنگی، ورق گالوانیزه یا پانل ساندویچی است. چون قطعات در کارگاه ساخته می‌شوند و در محل فقط نصب می‌شوند، سرعت اجرای سوله از ساختمان‌های بتنی یا بنایی بسیار بیشتر است.
کاربردهای سوله
- صنعتی: کارخانه، کارگاه تولیدی و سالن مونتاژ.
- انبارداری: انبار کالا، سردخانه و مراکز توزیع.
- کشاورزی و دامی: مرغداری، دامداری، گلخانه و انبار محصولات.
- ورزشی و عمومی: سالن ورزشی، نمایشگاه، بازار و سالن اجتماعات.
- حمل‌ونقل: آشیانه هواپیما، پارکینگ و ایستگاه.
اجزای اصلی سوله
- ستون: بار سقف را به فونداسیون منتقل می‌کند و معمولاً از پروفیل Iشکل، تیرورق یا قوطی ساخته می‌شود.
- رافتر: تیر شیب‌دار سقف که روی ستون‌ها قرار می‌گیرد. در سوله‌های خرپایی، خرپا جای آن را می‌گیرد.
- پرلین: تیرهای فرعی سقف که پوشش روی آن‌ها نصب می‌شود.
- تیرک دیوار: تیرهای افقی که پوشش جانبی به آن‌ها پیچ می‌شود.
- بادبند: اعضای قطری که سازه را در برابر باد و زلزله پایدار می‌کنند.
- صفحه ستون و انکربولت: اتصال ستون به فونداسیون.
- فونداسیون: پی بتنی که بار سازه را به خاک منتقل می‌کند.
- پوشش و ناودان: ورق یا پانل، همراه با ناودان و لبه‌پوش.
- نورگیر و هواکش: برای روشنایی و تهویه سالن.
انواع سوله
۱. سوله سبک: از پروفیل‌های سرد نورد شده، نبشی، ناودانی یا قوطی ساخته می‌شود. برای دهانه‌های کوچک و متوسط مانند انبار و کارگاه‌های کوچک مناسب است و وزن و هزینه کمی دارد.
۲. سوله سنگین: ستون‌ها و تیرها از تیرورق یا پروفیل‌های نورد گرم ساخته می‌شوند. برای دهانه‌های بزرگ، بارهای زیاد و سالن‌های دارای جرثقیل سقفی مناسب است.
۳. سوله با مقطع متغیر: مقطع تیرها و ستون‌ها متناسب با نیروهای وارده تغییر می‌کند و در نقاط کم‌تنش کوچک‌تر است. این روش فولاد کمتری مصرف می‌کند و در کارخانه‌های بزرگ رایج است.

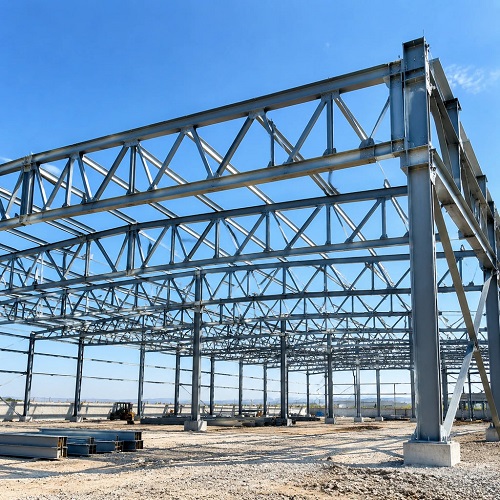

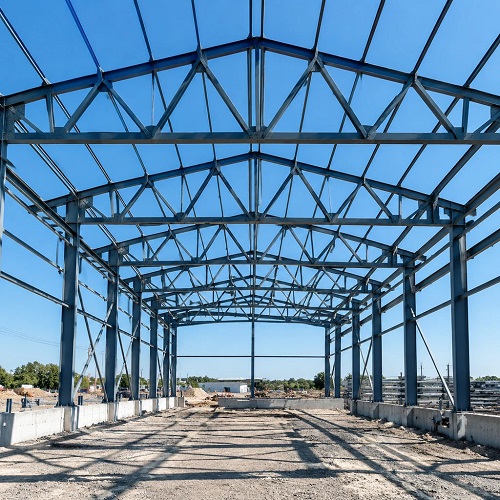

۴. سوله خرپایی: سقف آن از خرپا ساخته می‌شود که برای دهانه‌های بزرگ اقتصادی است و امکان عبور تأسیسات از میان اعضا را می‌دهد.
۵. سوله جرثقیل‌دار: برای کارخانه‌هایی که جابه‌جایی بارهای سنگین دارند. ستون‌ها و فونداسیون آن باید بار جرثقیل و ضربه حرکت آن را هم تحمل کنند.
۶. سوله قوسی: سقف منحنی دارد و در انبارها، آشیانه‌ها و فضاهای کشاورزی استفاده می‌شود.
۷. سوله پیش‌ساخته: قطعات استاندارد در کارخانه تولید و در محل با پیچ و مهره نصب می‌شوند. سرعت اجرا و امکان جابه‌جایی یا توسعه بعدی از مزایای آن است.
خرپا چیست؟
خرپا سازه‌ای از اعضای مستقیم است که در گره‌ها به هم متصل و به‌صورت مثلث‌های پیوسته چیده می‌شوند. در حالت ایده‌آل بارها در گره‌ها وارد می‌شوند و اعضا فقط نیروی محوری کششی یا فشاری تحمل می‌کنند و خمش آن‌ها ناچیز است. به همین دلیل مصالح به‌طور مؤثری مصرف می‌شود و خرپا با وزن کم می‌تواند دهانه‌های بزرگی را بپوشاند.
اجزای خرپا
- تار فوقانی: عضو بالایی که معمولاً تحت فشار است.
- تار تحتانی: عضو پایینی که معمولاً تحت کشش است.
- اعضای جان: قطری‌ها و قائم‌هایی که تارها را به هم وصل می‌کنند.
- گره: محل تلاقی اعضا که با جوش، پیچ و مهره یا ورق اتصال ساخته می‌شود.
- تکیه‌گاه: محل نشستن خرپا روی ستون یا دیوار.
انواع خرپا
- پرات: قطری‌ها به سمت مرکز رو به پایین‌اند. تحت بار ثقلی، قطری‌ها کشش و قائم‌ها فشار می‌بینند.
- هاو: برعکس پرات، قطری‌ها به سمت مرکز رو به بالا هستند و بیشتر در خرپاهای چوبی به کار می‌روند.
- وارن: از مثلث‌های متساوی‌الساقین ساخته می‌شود و اعضای کمتری دارد.
- فینک: برای سقف‌های شیروانی رایج است و اعضای داخلی آن به شکل V هستند.
- قیچی: تار تحتانی آن شیب‌دار است و سقف داخلی بلندتری ایجاد می‌کند.
- دندانه‌ارهای: در کارخانه‌ها برای تأمین نور طبیعی به کار می‌رود.
- فضایی (فضاکار): شبکه‌ای سه‌بعدی از میله‌ها و گره‌هاست و برای دهانه‌های بسیار بزرگ مانند فرودگاه و استادیوم استفاده می‌شود.
مزایای سوله و خرپا
- دهانه بزرگ بدون ستون: فضایی باز و انعطاف‌پذیر برای چیدمان تجهیزات.
- سرعت ساخت: قطعات در کارگاه ساخته می‌شوند و نصب سریع است.
- وزن کم: فونداسیون سبک‌تر و نیروی زلزله کمتری نسبت به سازه‌های سنگین.
- اقتصادی بودن: به‌ویژه در دهانه‌های بزرگ، هزینه هر متر مربع پایین می‌آید.
- کنترل کیفیت: ساخت در کارگاه دقت بیشتری دارد.
- قابلیت توسعه: با افزودن قاب‌ها می‌توان سوله را طولانی‌تر کرد.
- بازیافت‌پذیری: فولاد به‌راحتی بازیافت می‌شود.
معایب سوله و خرپا
- خوردگی: فولاد بدون رنگ یا گالوانیزه در رطوبت زنگ می‌زند.
- ضعف در برابر آتش: فولاد در دماهای بالا مقاومت خود را از دست می‌دهد و به پوشش ضدحریق نیاز دارد.
- عایق ضعیف: پوشش فلزی بدون عایق در گرما و سرما و برابر صدای باران مناسب نیست.
- کمانش: اعضای فشاری بلند و باریک، اگر درست مهار نشوند، ناپایدار می‌شوند.
- آسیب‌پذیری در باد شدید: ضعف در اتصال پوشش یا بادبند می‌تواند خسارت‌بار باشد.
- نیاز به نیروی ماهر: جوشکاری و نصب خرپا به تخصص و بازرسی دقیق نیاز دارد.
مراحل طراحی و اجرا
- مطالعات اولیه: بررسی کاربری، ابعاد، اقلیم و آزمایش‌های ژئوتکنیک خاک.
- طراحی و محاسبات: بار برف، باد، زلزله و تجهیزات باید طبق مقررات ملی ساختمان، از جمله مبحث ششم و مبحث دهم و استاندارد ۲۸۰۰، محاسبه شود.
- نقشه‌های اجرایی: تهیه نقشه‌های ساخت، جزئیات اتصالات و لیست مصالح.
- اجرای فونداسیون: گودبرداری، بتن‌ریزی و نصب دقیق انکربولت‌ها.
- ساخت قطعات: برش، جوشکاری، سندبلاست و رنگ‌آمیزی ستون‌ها و خرپاها در کارگاه.
- حمل و نصب اسکلت: ابتدا ستون‌ها، سپس رافترها یا خرپاها و بادبندها با جرثقیل نصب می‌شوند.
- نصب پرلین و تیرک دیوار: برای تکمیل چارچوب و نگه‌داشتن پوشش.
- نصب پوشش: ورق یا پانل روی سقف و دیوارها با پیچ و واشر آب‌بند.
- تکمیل و کنترل: نصب ناودان، نورگیر و هواکش، سپس بازرسی جوش‌ها و پیچ‌ها.
نکات فنی مهم
- جوشکاری: جوش‌ها باید توسط جوشکار ماهر انجام و در نقاط حساس بازرسی شوند.
- بادبندی: هم در سقف و هم در دیوارها باید کامل و متناسب طراحی شود.
- حفاظت در برابر خوردگی: رنگ ضدزنگ، آستر مناسب یا گالوانیزه گرم عمر سازه را بالا می‌برد.
- ایمنی حریق: در کاربری‌های پرخطر، پوشش ضدحریق یا سیستم اطفا لازم است.
- عایق و تهویه: برای جلوگیری از تعریق زیر ورق‌ها، عایق و هواکش در نظر بگیرید.
- شیب سقف: شیب باید مناسب پوشش و بارش منطقه باشد تا آب و برف تجمع نکنند.
- ایمنی کار: کار در ارتفاع بدون کمربند و داربست مجاز نیست.
نگهداری و تعمیر
- حداقل سالی یک بار جوش‌ها، پیچ‌ها و بادبندها را بازدید کنید.
- نقاط زنگ‌زده را زدوده و دوباره رنگ کنید.
- ناودان‌ها را از برگ و خاک پاک کنید.
- ورق‌های آسیب‌دیده و درزگیرهای فرسوده را تعویض کنید.
- پس از برف سنگین یا باد شدید، سقف را بررسی کنید.
- هرگونه تغییر کاربری یا افزودن بار جدید را فقط پس از تأیید مهندس محاسب انجام دهید.
عوامل مؤثر بر هزینه
هزینه ساخت سوله به دهانه، ارتفاع، طول، نوع اسکلت، وزن فولاد، نوع پوشش، شرایط خاک و فونداسیون، وجود جرثقیل، عایق‌کاری و قیمت روز مصالح بستگی دارد. سوله سبک ارزان‌تر است، اما سوله سنگین برای بارهای زیاد و دهانه‌های بزرگ لازم است. پیش از قرارداد، از چند شرکت معتبر برآورد بگیرید و علاوه بر قیمت، کیفیت مصالح، سابقه کار و ضمانت اجرا را هم بسنجید.
نتیجه‌گیری
سوله و خرپا راهکاری سریع، اقتصادی و انعطاف‌پذیر برای ساخت فضاهای بزرگ و بدون ستون هستند. انتخاب درست بین سوله سبک، سنگین یا خرپایی به کاربری، دهانه، بار و بودجه بستگی دارد. رعایت آیین‌نامه‌ها، استفاده از مصالح استاندارد، جوشکاری اصولی، حفاظت در برابر خوردگی و آتش و نگهداری منظم باعث می‌شود سازه دهه‌ها بدون مشکل کار کند. در تمام مراحل از مهندسان و مجریان باتجربه کمک بگیرید.
